Deniz Ölçümleri İçin LVDT Deplasman Sensörü
Denizaltı en zorlu ortamlardan biridir ve sensörlerin iyi performans göstermesi zordur. Özellikle su altında 20 yıl kullanılması gerektiğinde. Denizaltı ortamında, deniz suyu derinliği 15.000 ft'ye ulaştığında, sensör üzerinde yaklaşık 7.500 psi'lik bir dış basınç oluşur. Böyle yüksek basınçlı bir ortamda, birçok sensör bir süre çalıştıktan sonra yetersiz kalır ve sensörün değiştirilmesi çok pahalıya mal olur. Normalde, bakım hizmeti de büyük bir masraf olacaktır. Bu nedenle, sensörün ömrünü uzatmak birçok uygulamada belirtilen bir gerekliliktir. Öte yandan, deniz suyu da sensör metalini aşındırır. Farklı deniz suyu derinliklerinin farklı oksijen konsantrasyonu, sıcaklığı, pH değeri, klor içeriği, biyolojik aktivitesi, iletkenliği ve hızı vardır ve bu da korozyonu hızlandırır. Sadece çukurlaşma, çatlaklar değil, aynı zamanda taneler arası korozyon da arızaya neden olabilir.
Normalde LVDT, deniz tabanı koşullarında doğru ve güvenilir performans sağlayabilen tek sensördür.

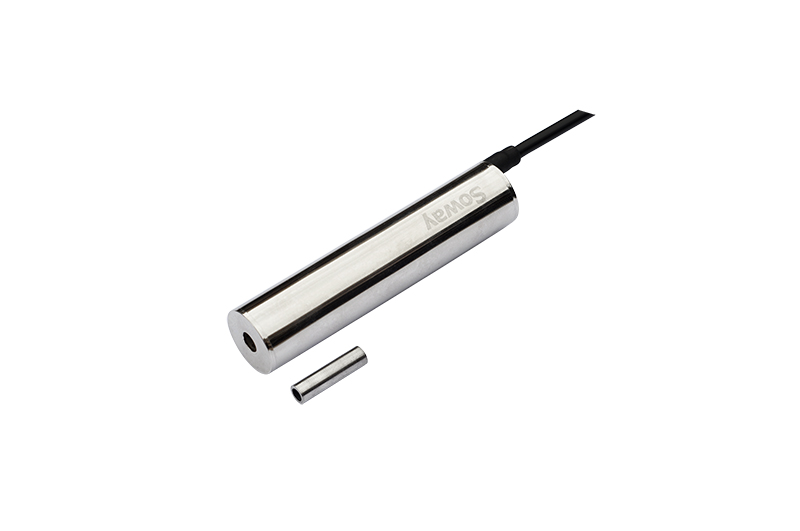

Bulanık veya kirli su genellikle çok sayıda bakteri üretir ve bu da sensörlerin performansını etkileyebilir. Deniz suyunun yüksek iletkenliği makro hücrenin korozyonunu teşvik edecek ve ayrıca sıcaklığı yükseltecektir. Mikrobiyallerin neden olduğu korozyon da çok ciddi bir sorundur. Kurulum koşulları ve sensör malzemeleri etkileri etkileyecektir. özellikle düşük dereceli östenitik paslanmaz çelikler kullanıldığında. En belirgin tezahür, özellikle kaynaklı bağlantılarda malzeme performansının bozulmasıdır. Zamanında incelenip işlenmezse çatlamaya neden olabilir. Basınç ve deniz suyunun etkisi nedeniyle, güvenilir bir performans sensörü yapmak büyük bir zorluk haline gelir. Özel alaşımlı yapıya ve hava geçirmez contaya sahip LVDT (doğrusal değişken diferansiyel transformatör), deniz tabanı koşullarında doğru ve güvenilir performans sağlayabilen tek sensör haline gelir.
LVDT nedir

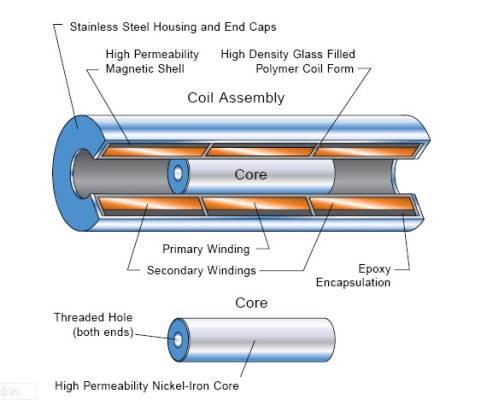

Doğrusal değişken diferansiyel transformatör (LVDT), temassız, mutlak okuma yapan ve esasen sonsuz çözünürlüğe sahip bir konum dönüştürücüsüdür. Birincil bobin ile ikincil bobinler (genellikle iki) arasında değişken bağlantı sağlamak için manyetik olarak geçirgen bir çekirdeğin hareket ettiği üç veya daha fazla bobinden oluşur. Algılama tekniği temassız olmasına rağmen, çekirdeğin strok boyunca bobinde konumlandırılmasını sağlamak için genellikle mekanik bir düzenleme eklenir. Bunun bir örneği, LVDT ölçüm kafası adı verilen yapılandırmadır. Pratik doğrusal sensörler, %0,2'den daha az doğrusal olmayanlık ve 1'den az ila 100 mm'nin üzerinde tam ölçekli aralıklar (FSR'ler) ile tasarlanabilir. Çözünürlük neredeyse sonsuzdur. Kavisli ve döner sensörler mümkündür. Popüler uygulamalar arasında metal şekillendirme makineleri ve işlem içi boyut doğrulaması gibi endüstriyel makineler ile otomotiv ve ticari ürünler bulunur.
LVDT'ler bir dizi sürüş ve koşullandırma elektronik devresi gerektirir. Tipik bir LVDT, çekirdeği olan bir algılama elemanı olarak satılır ve elektronik devre ayrı bir cihaz olarak sağlanır. Muhafazası içinde gerekli tüm elektroniği barındıran bir LVDT, genellikle bir dc güç kaynağında çalıştığı ve bir dc çıkışı olduğu için dc LVDT olarak adlandırılır, ancak dahili çalışma normal ac sürüş, demodülasyon ve sinyal koşullandırma devresini içerir.
