Açı Sensörleri
SAHC serisi sensörler, tek parça doğrusal temas açılı konum sensörleridir. Sensörler, çalışma için kalıcı mıknatıslar tarafından oluşturulan bir manyetik alandan yararlanan Hall etkisi teknolojisini kullanır. Giriş şaftının dönüş açısına karşılık gelen çıkış voltajında (giriş voltajına orantılı) doğrusal bir değişiklik sağlarlar.
0° ila 360° arasında doğrusal çıkışlı sensör, kompanzasyon gerekmez
-
Uygulamalar
-
Temel Parametreler
-
Boyutlar
-
Örnek
-
Teklif İsteyin
-
İlgili Ürünler
UYGULAMALAR
-
-

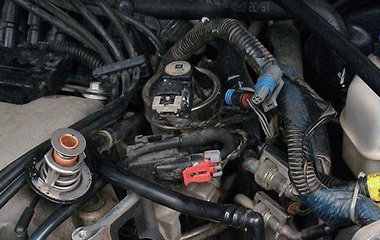

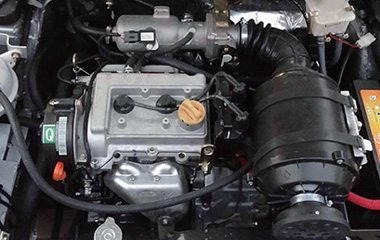

Shift Position Detection -

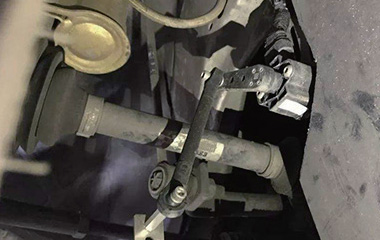

Vehicle Height Detection -

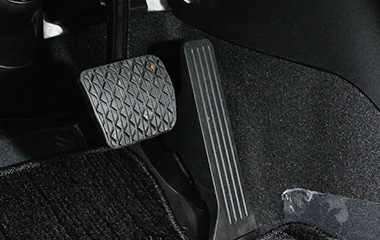

Gas Pedal Position Detection
TEMEL PARAMETRELER
| Örnek | SAHC01-120 Serisi |
| Giriş Voltajı | 5,0 VDC ± %10 |
| Ölçüm Açısı | 0~120° |
| Çıkış Sinyali | 0,5~4,5V Analog, PWM veya SENT çıkış seçenekleri mevcuttur. Ölçüm aralığı: 5° ila 85°. Çıkış, giriş voltajının %10 ila %90'ı arasında doğrusaldır |
| Çıkış Sıkıştırma Fonksiyonu | 0° ila 5°: Giriş voltajının %10'u 85° ila 120°: Giriş voltajının %90'ı |
| Çıktı Doğrusallığı | ±3%FS |
| Konut Malzemesi | Fiberglas Takviyeli Plastik |
| Hizmet Ömrü | 10 milyondan fazla tam döngü |
| Koruma Derecesi | IP67 |
| Titreşim Direnci | 1g RMS eksenel, 5g RMS yatay, 8g RMS dikey; 20 Hz ila 2 kHz |
| Çalışma Sıcaklığı | -40 ℃~+135 ℃ |
| Depolama Sıcaklığı | -40 ℃~+150 ℃ |
| Kablolama Yöntemi | Çıkış Kablolamasını Sonlandır |
TEMEL PARAMETRELER
BOYUTLAR
TEKLİF İSTEYİN
