Yer Değiştirme Veri Toplama Sistemi Uygulaması
1. Sistem talimatı:

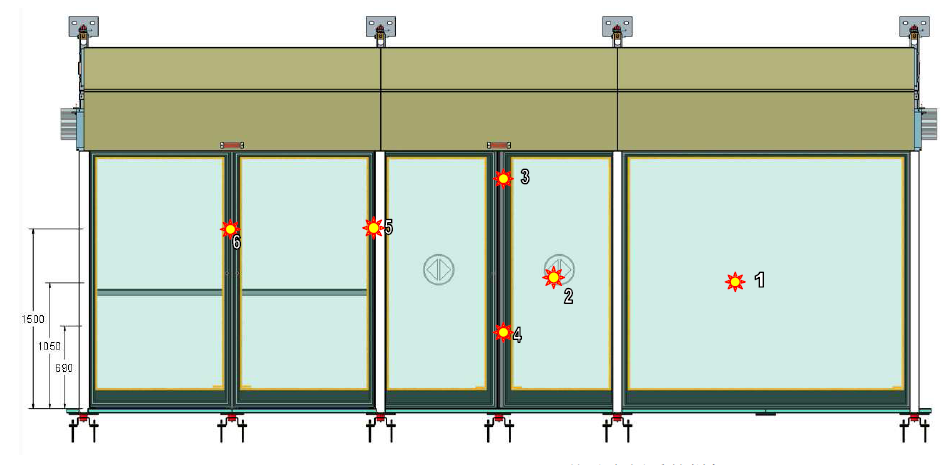

Ekran kapısının deformasyon ölçümü, numunenin bir sürgülü kapısının, bir sabit kapısının, iki acil durum kapısının ve bunların kapağının simüle edilmiş rüzgar basıncı ve kalabalık yük durumu altında deformasyonunu test etmek anlamına gelir. Lütfen aşağıdaki resme bakın:
2. Test ekipmanları
1) LVDT: 10-18 adet, strok aralığı: 0-25mm.
2) LVDT destek braketi: 10-18 adet.
3) Veri kablosu: 10-18 adet, her biri 10 metre. LVDT yer değiştirme sensörünü ve sinyal toplama ana bilgisayarını bağlamak için kullanılır.
4) sinyal toplama ana bilgisayarı: 1 adet, aynı anda 18 kanallı sensör yer değiştirme sinyallerini izlemek için kullanılır.
5) Veri kablosu: 2 adet, sinyal toplama ana bilgisayarı ile dizüstü bilgisayar arasında veri aktarımı için, her biri 2 metre uzunluğunda
LVDT Sensörleri (braketle birlikte)---sinyal toplama ana bilgisayarı---dizüstü bilgisayar
3. Donanımı ve yazılımı test edin
1) Ana bilgisayarın 18 kanalı bağımsızdır ve her kanalın bir sinyal göstergesi vardır. Test çalışma durumunda, karşılık gelen kanal göstergesi yeşil renkte görünür, bu kanalın normal şekilde çalıştığı anlamına gelir; örneğin, kırmızıysa, bu kanalın anormal olduğu ve hiçbir veri toplanmadığı anlamına gelir.
2) Müşteri ilgili kanalı donanımsal switch'ler ile resetleyebilir.
3) Yazılım aynı anda 18 kanalın verilerini izler ve karşılık gelen dalga formlarını ve gerçek değerleri gerçek zamanlı olarak görüntüler. Arayüzde düğme tetikleme modu benimsenmiştir ve düğme tetiklendikten sonra çalışmaya başlar ve düğme tekrar tetiklendiğinde çalışmayı durdurur ve karşılık gelen veriler dışa aktarılabilir ve oynatılabilir.
4) Çalışma frekansı 0,1sn ile 0,5sn arasında ayarlanabilir.
5) Alarm değeri ayarlanabilir.
6) Her kanal yazılım teknolojisi ile 0'a sıfırlanabilir
7) Gerçek zamanlı değer 0,001'e kadar gösterilebilir.
Notlar:
Bu LVDT sensörlerini kullanırken lütfen güçlü akım ekipmanlarından, büyük akım paraziti olan ekipmanlardan uzak durun. Ve gücü açın ve veri toplama için yazılımı çalıştırmadan önce cihazın 5 dakika ısınmasını bekleyin.
