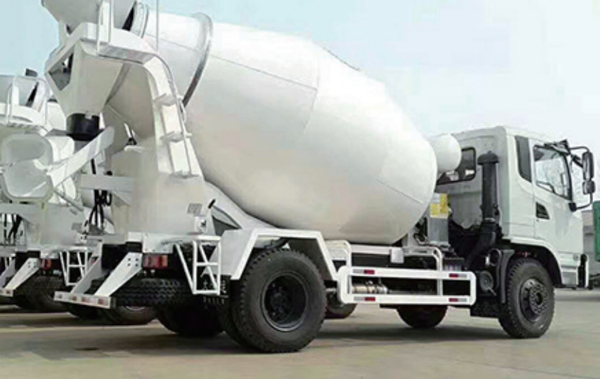

Rotating monitoring of commercial concrete trucks
Hız Sensörü
SPH318 serisi ileri ve geri hız sensörü Hall prensibiyle algılanır. Şaft ve tekerleğe iki adet karşılık gelen mıknatısı (simetrik olarak dağıtılmış, bir mıknatısın N kutbu sensöre, diğer mıknatısın S kutbu sensöre bakacak şekilde) sabitleyin ve sensör probunun algılama yüzeyindeki oku mıknatısın dönüş yayına bakacak şekilde sabitleyin.
Tekerlek veya şaft döndüğünde, sensör probunu bir mıknatısla ok yönünde tarar. Hat 2 (mavi hat) ileri dönüş sinyali (düşük seviye) ve Hat 4 (beyaz hat) ileri dönüş hızı darbe sinyali verir; Bunun aksine, Hat 2 (mavi hat) geri sinyal (yüksek seviye) ve Hat 4 (beyaz hat) geri hız darbe sinyali verir.
İstikrarlı performans, yüksek güvenilirlik ve uzun hizmet ömrü
Güçlü anti-parazit yeteneği, iyi frekans özellikleri, sürekli ölçüm yeteneği
Küçük boyut, basit yapı, temassız, düşük başlangıç torku
Kullanım için geniş sıcaklık aralığı
-
Uygulamalar
-
Temel Parametreler
-
Boyutlar
-
Örnek
-
Teklif İsteyin
-
İlgili Ürünler
UYGULAMALAR
-
-
Mechanical equipment speed measurement -

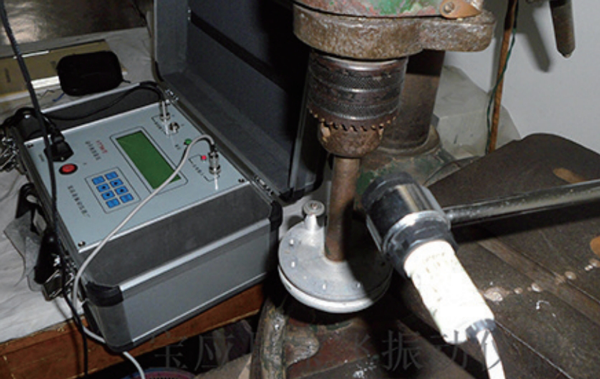

Motor speed detection -

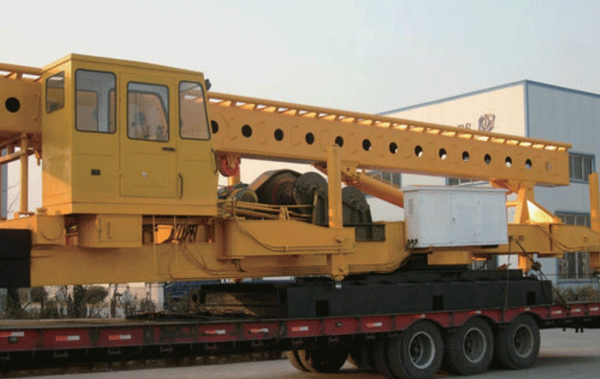

Measurement of rotational speed of construction machinery
TEMEL PARAMETRELER
| Tip | SPH318 serisi analog tip | SPH318 serisi dijital tip |
| Besleme Voltajı | 5~28 V DC | 5 V Doğru Akım |
| Algılama mesafesi | 5-10 mm (Montaj aralığı) | |
| Çalışma sıcaklığı | -20 ℃~+80 ℃, nem ≤ %90 | |
| Çıktı | Açık toplayıcı çıkışı | RS485 (Modbus ASCII) |
| Sıklık | 10K Hz | |

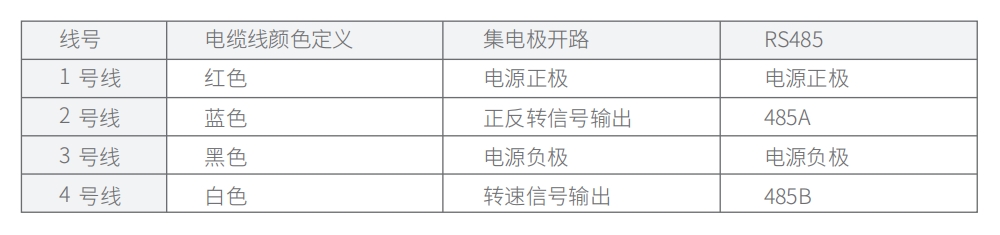

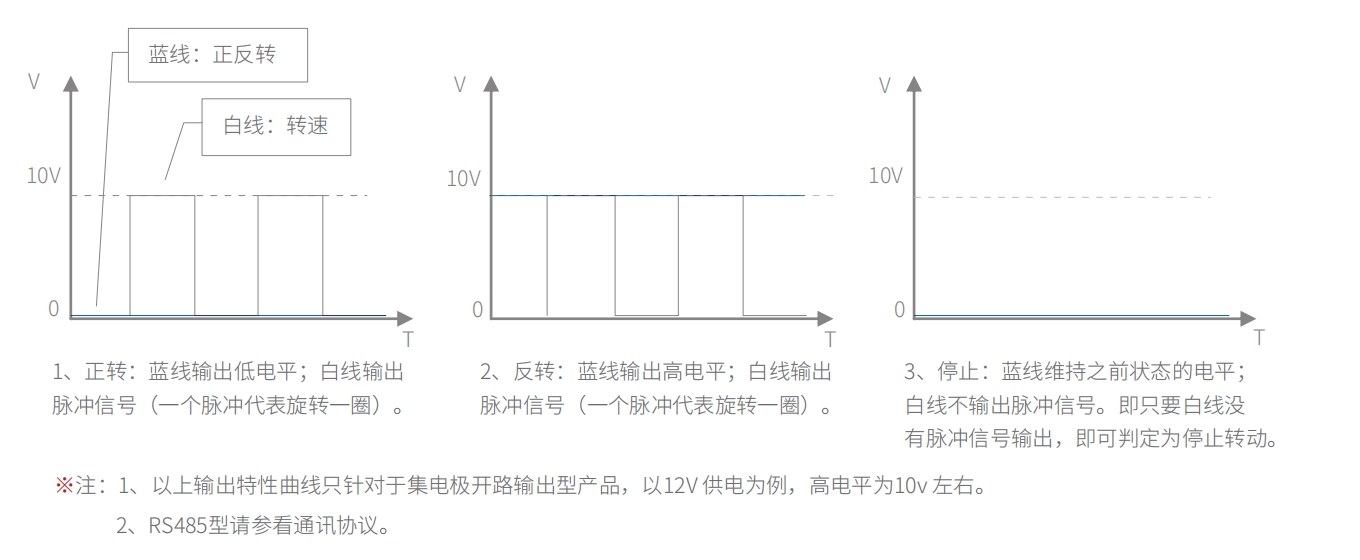

| Sinyal durumu | Hat 2 (mavi) dönüş yönünü temsil eden yüksek ve düşük seviyeli sinyaller verir. Başlangıç durumu ve ileri dönüş düşük seviye çıkışı verir, yeşil ışık yanar ve ileri dönüş yönü ok yönüyle tutarlıdır. Geri giderken yüksek seviyededir, kırmızı ışık yanar ve geri dönüş yönü ok yönünün tersidir. Hat 4 (beyaz) kare dalga sinyali olan bir hız darbe sinyali verir. İki mıknatısla donatıldığında bir devir döndükten sonra bir darbe verir. Not: Sayısal çıkış değerleri için lütfen iletişim protokolüne bakın. | |
| Koruma derecesi | IP65 | |
| Titreşim önleme yeteneği | Karmaşık genlik 1,5 mm 10... 50Hz (X, Y, Z yönlerinde her birinde 2 saat) | |
| Aksesuar | Ürünün komple seti 1 set ileri ve geri hız sensörü, 2 adet mıknatıs ve 1 adet montaj braketinden oluşmaktadır. | |
TEMEL PARAMETRELER

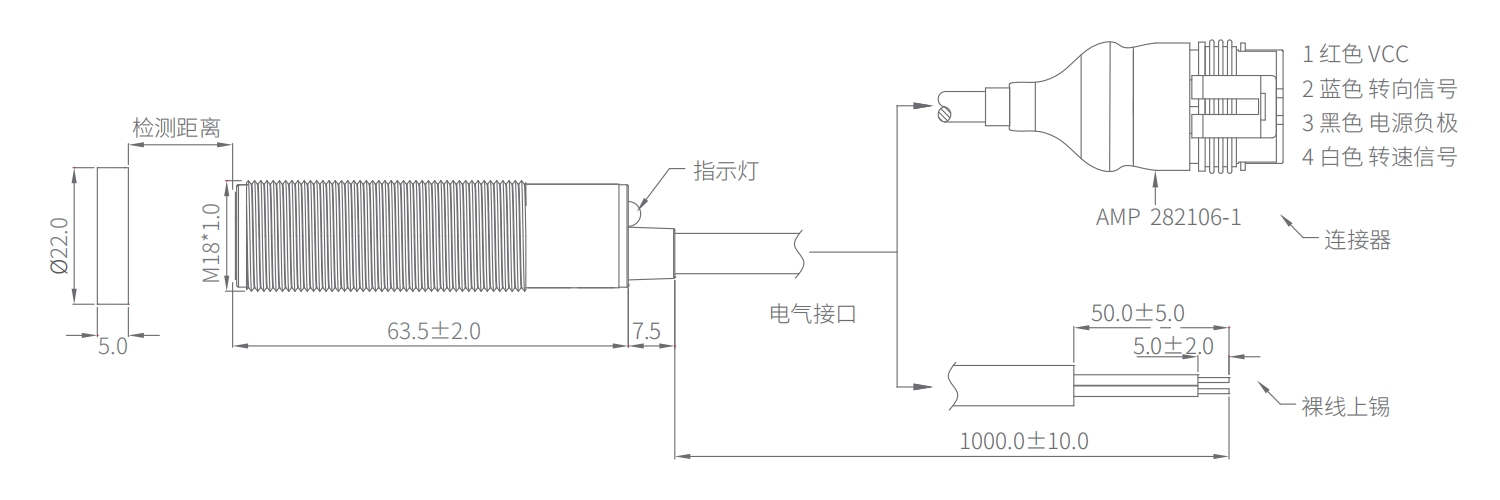

BOYUTLAR
