Deplasman Sensörleri
Diferansiyel Transformatör Deplasman Sensörleri (LVDT'ler), havacılık, makine, inşaat, tekstil, demiryolları, kömür, metalurji, plastik, kimya mühendisliği ve araştırma kurumları gibi ulusal ekonominin çeşitli endüstrilerinde doğrusal deplasmanı, uzamayı, titreşimi, nesne kalınlığını, genleşmeyi vb. ölçmek için yaygın olarak kullanılabilir. Ürün, kaymayan temas, uzun hizmet ömrü, emniyet ve güvenilirlik özelliklerine sahiptir.
LVDT mükemmel performansa sahiptir ve 9-28V DC'lik kullanışlı tek bir güç kaynağıyla çalıştırılır. Elektronik devre paslanmaz çelik metal bir tüpte kapatılmıştır ve nem ve toz gibi zorlu ortamlarda çalışabilir. Standart 0-5V voltaj sinyalleri, 4-20mA akım sinyalleri, RS485 dijital sinyal çıkışları vb. verir.
LVDT deplasman sensörleri üç temel tipte gelir: bölünmüş tip, geri tepme tipi ve pnömatik tip ve müşteri gereksinimlerine göre özelleştirilebilir. Bölünmüş LVDT'nin ölçüm aralığı 0-500 mm'dir, su geçirmez, toz geçirmezdir ve iyi dinamik özelliklere sahiptir; geri tepme LVDT'nin ölçüm strok aralığı 0 ~ 100 mm'dir ve temas probu aşınmaya dayanıklı krom kaplı sert takım çeliğinden yapılmıştır. Pnömatik LVDT'nin ölçüm strok aralığı 0 ~ 15 mm'dir ve çalışma basıncı 0,15 ~ 0,7 MPa'dır.
0,1 μ m'ye kadar çözünürlük, 1 μ m tekrarlanabilirlik
Temas noktası sürtünmesi yok, uzun hizmet ömrü
Özelleştirilebilir standart dışı ürünler
-
Uygulamalar
-
Temel Parametreler
-
Boyutlar
-
Örnek
-
Teklif İsteyin
-
İlgili Ürünler
UYGULAMALAR
-
-
Precise measurement -

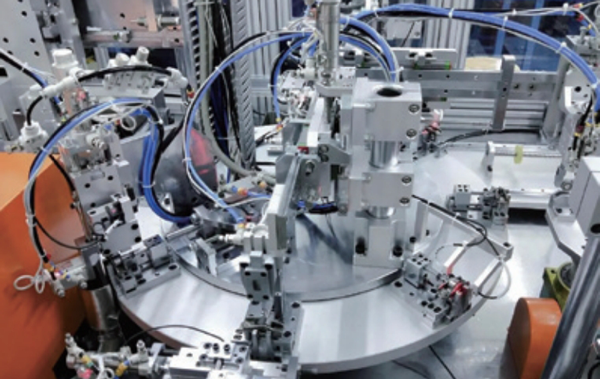

Mechanical equipment -

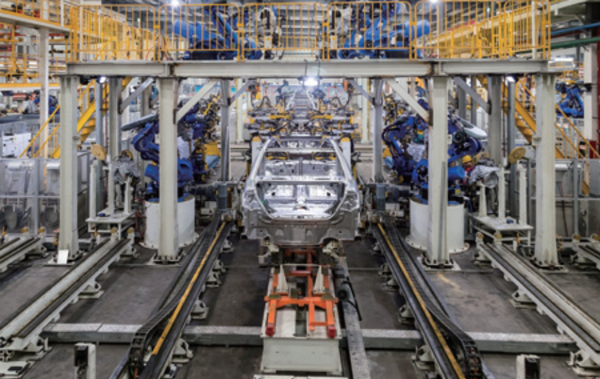

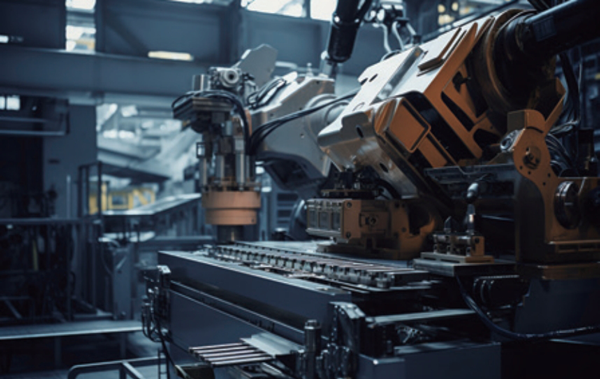

Industrial manufacturing
TEMEL PARAMETRELER
| SDVG20 serisi split tip | SDVB20 serisi geri tepme tipi | SDVN8-4 Pnömatik | SDVH8 Kalem Serisi | |
| Güç kaynağı | 9 ~28V DC | Uyarım gerilimi 3V rms | ||
| Çalışma akımı | Voltaj çıkış tipi güç kaynağı akımı ≤ 12mA | Uyarım frekansı 5KHz | ||
| İki hat 4~20 mA akım çıkışı tipi LVDT, güç kaynağı akımı 4~20 mA | ||||
| Deplasman aralığı | 2,5,5,10,15,25,50,100,250,500 mm | 2,5, 5, 10, 15, 25, 50, 100 mm | 4mm | 2,5,8,10mm |
| Çıkış sinyali | 0～5V (9 ~28V DC için) | İletişim sinyali (Verici ile çıkış sinyali soldakiyle aynıdır) | ||
| 0~10V (15~28V DC besleme voltajı) | ||||
| 4~20mA (iki telli sistem, 15~28V DC besleme voltajı) | ||||
| Dijital çıkış (9~28V DC besleme voltajı) | ||||
| Doğrusallık hatası | Analog çıkış: ±0,25% FS, ± 0,5% FS ve diğer isteğe bağlı seçenekler& nbsp; Dijital çıkış: 0,25% FS, 0,1% FS ve diğer seçenekler mevcuttur | |||
| Tekrarlayan hata | ≤0,01%FS | 5μm, 10μm | 1 mikron | 1μm,5μm |
| Çözünürlük | ≤ 0,1 μ m (maksimum), dijital çıkış 16 bittir | |||
| Çalışma sıcaklığı | -25℃ ~ +85℃ | |||
| Sıcaklık katsayısı | Sıfır noktası ≤ 0,025% FS/℃ | |||
| Hassasiyet ≤ 0,025% FS/℃ | ||||
| Çalışma basıncı | / | 0,03~0,06MPa | / | |
| İtme | / | 0,25N(±0,05) | / | |
| Koruma derecesi | IP64 | |||
TEMEL PARAMETRELER

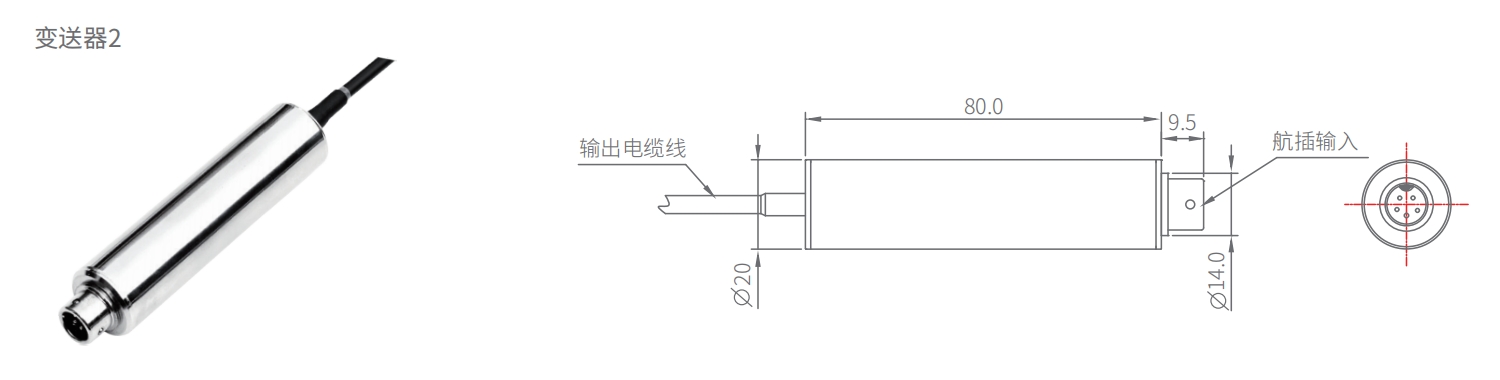

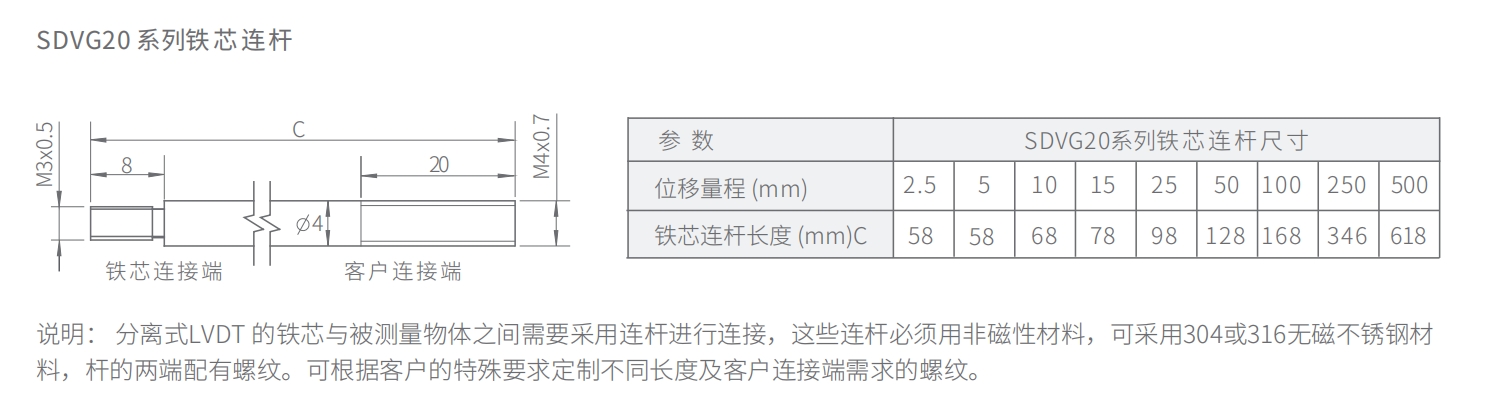

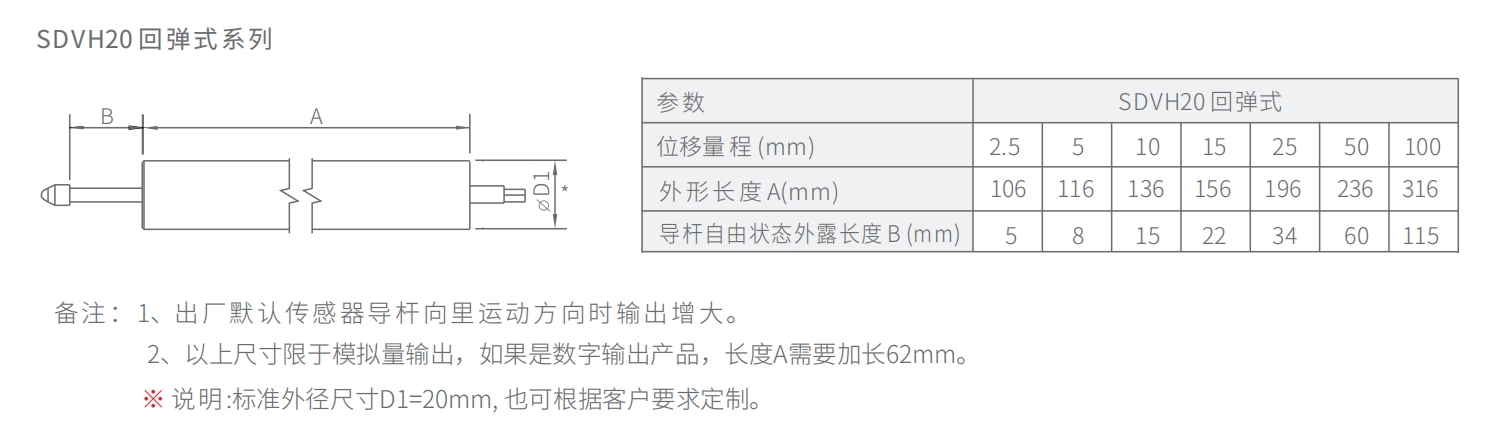

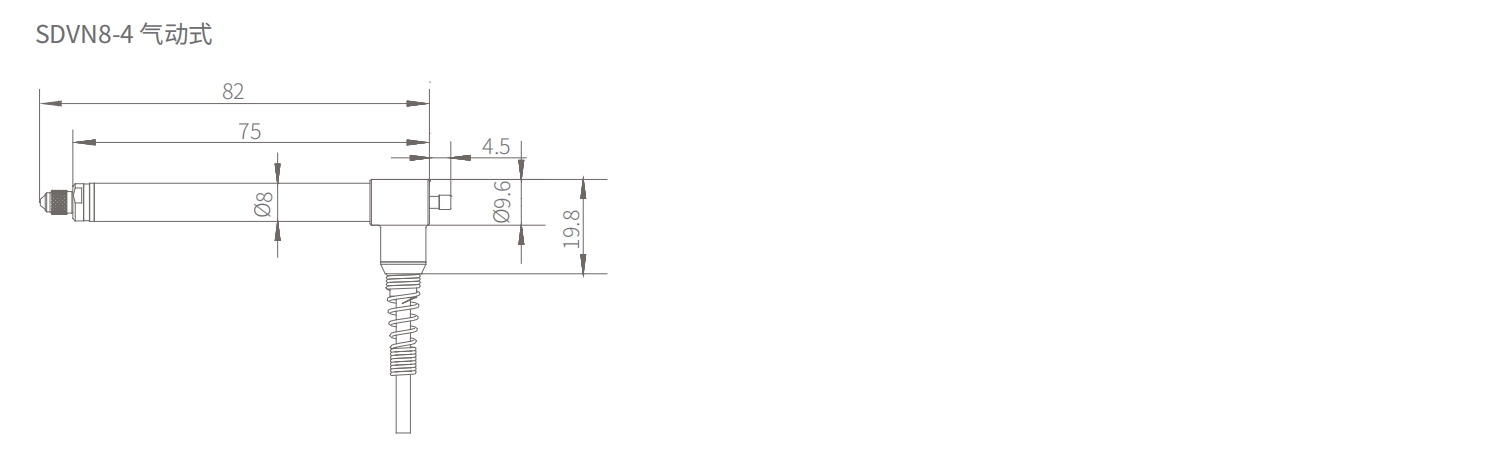

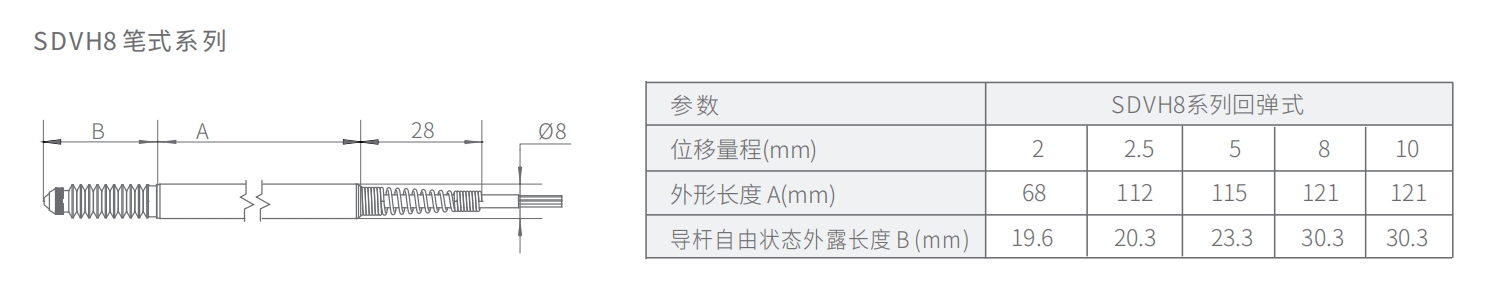

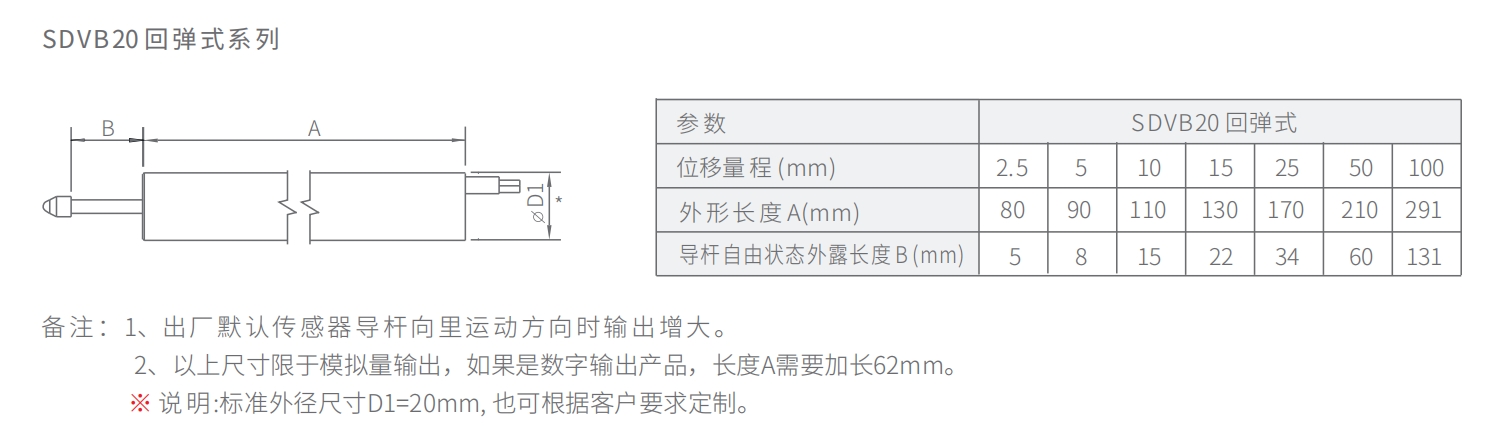

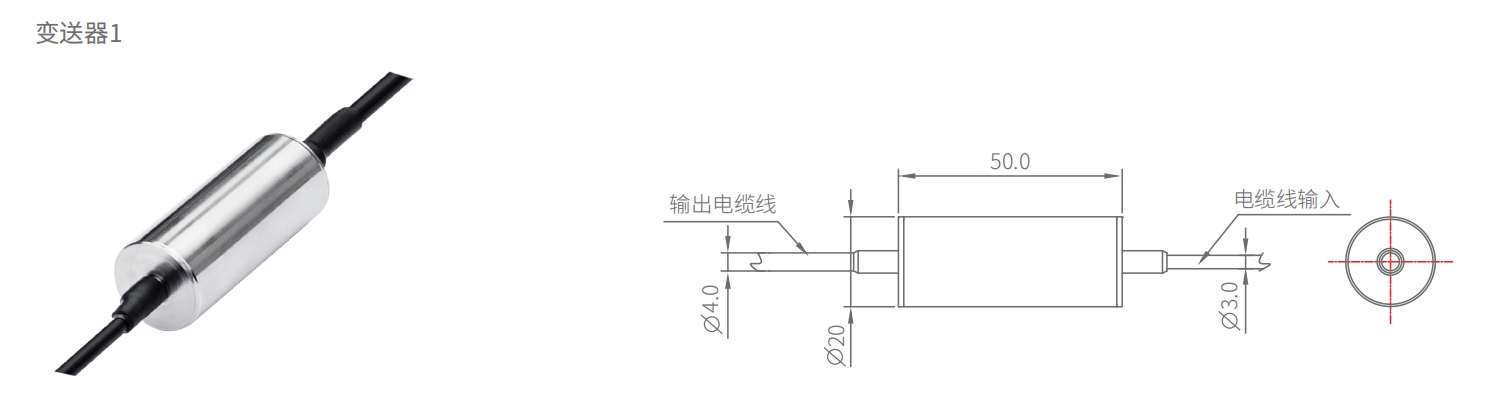

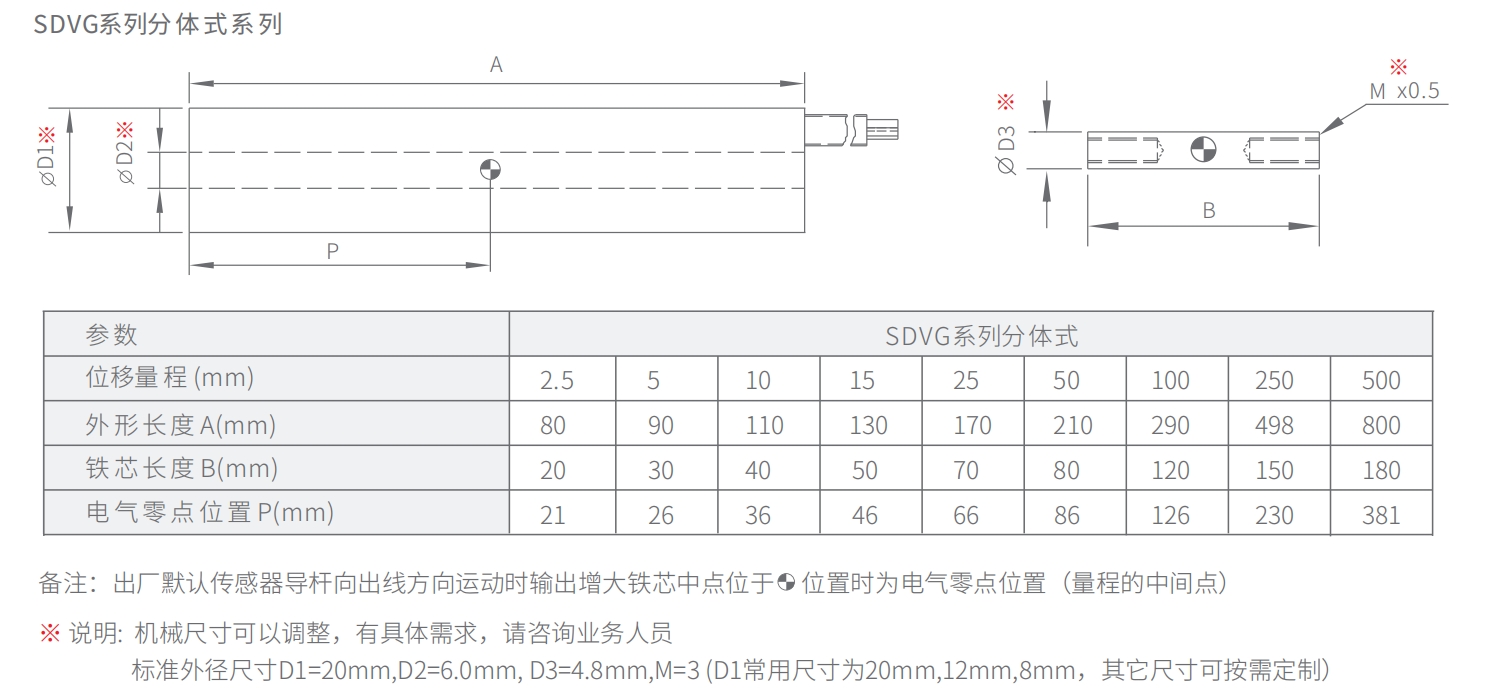

BOYUTLAR
