Akış sensörleri
SWU serisi, yüksek hassasiyetli endüstriyel sınıf zaman farkı ultrasonik akış ölçerdir. 700000 kapı dizisine sahip en son endüstriyel sınıf FPGA çipini benimser, sinyal örnekleme frekansını ve kabarcık toleransını büyük ölçüde iyileştirir. Bağımsız olarak geliştirilen TGA teknolojisi, daha karmaşık mantık ve işlemleri ele almasını sağlayarak daha doğru ve daha hızlı ölçümler elde etmesini sağlar. Akış ölçerin 5 saniye boyunca kesik kabarcıklara veya safsızlıklara dayanmasını sağlar.
Aynı zamanda ultrasonik debimetrelerin basit montaj ve rahat kullanım özelliklerine sahip olup, boruları kırmadan, suyu ve işi durdurmadan montajı yapılabilmektedir.
Kolay ve rahat montaj, yüksek esneklik ve tüm boru çapları için bir çift sensör kullanılabilme özelliği.
Yüksek hassasiyet (± %0,5), yüksek tepki hızı (örnekleme hızı saniyede 300 defaya ulaşabilir) ve düşük akış hızı ölçümü (maksimum akış hızı saniyede 0,03 metreye ulaşabilir).
Tek bir ortam ölçüm için kullanılabilir ve su arıtma, saf su, ultra saf su, petrol ve kimya endüstrisi, enerji tasarruflu klima gibi alanlarda yaygın olarak uygulanabilir.
Standart tak-çalıştır sensörünün maksimum sıcaklık sınırı 130 ℃ iken, yüksek sıcaklık sensörünün maksimum sıcaklık sınırı 180 ℃'dir.
Isıtma boru hatları ve klima soğutma boru hatlarının ısı ve soğutma tüketimlerini ölçmek için RTD modelleri ve sıcaklık sensörleri ile birlikte kullanılabilen bir enerji sayacıdır.
-
Uygulamalar
-
Temel Parametreler
-
Boyutlar
-
Örnek
-
Teklif İsteyin
-
İlgili Ürünler
UYGULAMALAR
-
-

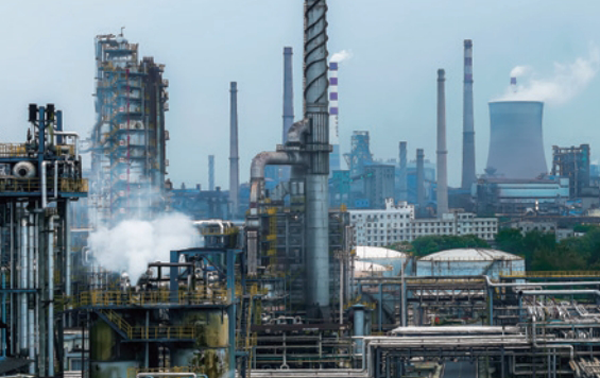

Petrochemical industry -

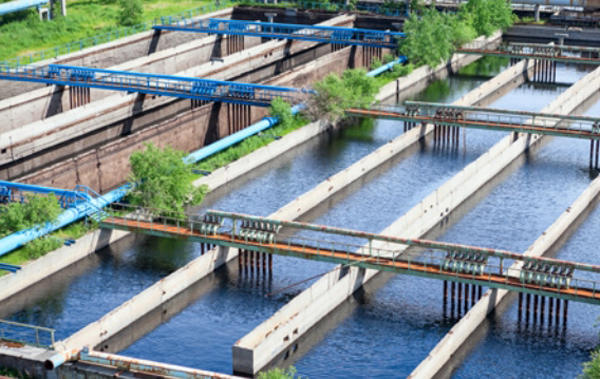

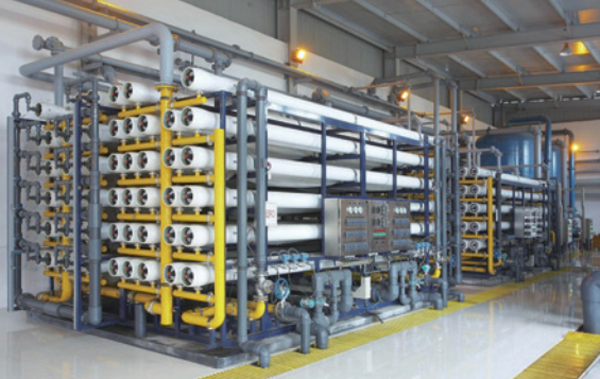

Water treatment -

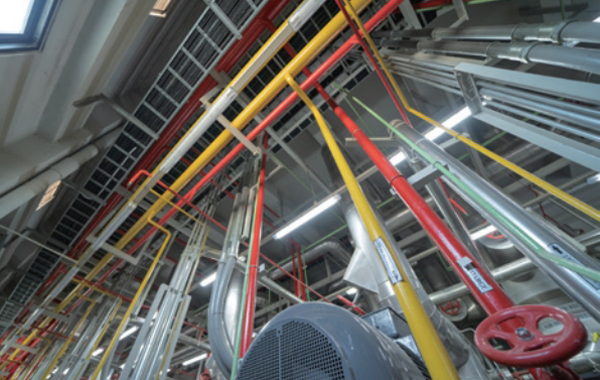

Intelligent building
TEMEL PARAMETRELER
| Örnek | SWU901 | SWU801 |
| Ölçüm ortamı | Tek ortam akustik sıvı | |
| Ölçüm aralığı | ±0,01 m/sn ~ ±12 m/sn | ±0,03 m/sn ~ ±5 m/sn |
| Kesinlik | %0,5 | %1 |
| Tekrarlanabilirlik | 0,1% | %0,2 |
| Boru çapını ölçün | 15mm~5000mm (25mm'nin altındaki ürünler özelleştirilir, lütfen bizimle iletişime geçin) | 15mm~1200mm (25mm'nin altındaki ürünler özelleştirilir, lütfen bizimle iletişime geçin) |
| Çıktı | Analog çıkış: 4~20mA, maksimum yük 750 Ω Darbe çıkışı: 0~9999Hz, OCT，（min. ve maks. frekans ayarlanabilir） Röle çıkışı: SPST， Maksimum 1Hz（0,4A@125VAC 2A@30VDC） | Analog çıkış: 4~20mA, maksimum yük 750 Ω Darbe çıkışı: 0~10KHz |
| İletişim | RS232 ve RS485 Modbus | |
| Depolamak | TF kart (32 GB'a kadar genişletilebilir, not: her 60 saniyede bir veri gönderimi 12 yıl sürebilir) | |
| Güç kaynağı | 90~245VAC, 48~63Hz, 10~36VDC | 10~36VDC/1A |
| Görüntülemek | 240*128 LCD | 240*128 LCD |
| Çalışma sıcaklığı | Verici: -20 ℃~60 ℃ Sensör: -40 ℃~80 ℃, standart tip -40 ℃~180 ℃, yüksek sıcaklık tipi | Verici: -20 ℃~60 ℃ Sensör: -40 ℃~75 ℃, standart tip |
| Ölçüm ortamı | Bağıl nem %0-99, yoğuşmasız | Bağıl nem %0-99, yoğuşmasız |
| Koruma derecesi | Verici IP65, sensör IP68 | Verici PC/ABS IP65, sensör IP68 |
| Kablo | Standart uzunluğu 9 metre olan bükümlü ekranlı kablo, 274 metreye kadar uzatılabiliyor. | Standart uzunluğu 9 metre olan bükümlü ekranlı kablo, 274 metreye kadar uzatılabiliyor. |
| Örnek | SWU811 |
| Boru çapı aralığı | DN15~DN65 |
| Desteklenen boru hattı malzemeleri | Metal/PVC, PP veya PVDF sert plastik borular |
| Desteklenen sıvı ortamlar | Su/Diğer (katı parçacıklar ve safsızlıklar içermeyen tek) |
| Desteklenen ortam sıcaklığı | 0-115 ℃ (yüzeyde donma yok) |
| Varsayılan düşük akış hızı kesme değeri | 0,1 m/sn |
| Görüntüleme modu | 256*128 arka aydınlatmalı LCD |
| Tepki süresi | 0,5~60 saniye |
| Doğruluk sınıfı | ± %2, kalibrasyondan sonra ± %1'e ulaşılabilir |
| Veri depolama döngüsü | 300 milisaniye |
| Bellek yedekleme | EEPROM (veri saklama uzunluğu: 10 yıldan fazla, veri okuma/yazma sıklığı: 1 milyondan fazla) |
| Güç ve G/Ç konektörleri | M12 havacılık fişi |
| Çıktı | 4-20mA |
| İletişim | Modbus RS485 |
| (İsteğe bağlı çıktı) | OCT (darbe çıkışı)/bir röle alarmı (ayrıntılar için lütfen fabrikayla iletişime geçin) |
| Güç kaynağı | 10-24VVDC |
| Elektrik gücü | 3W'dan az |
| Koruma devresi | Güç ters koruması, güç dalgalanması koruması, her çıkış için kısa devre koruması, her çıkış için dalgalanma koruması |
| Kabuk koruma seviyesi | IP65 |
| Ortam sıcaklığı | -10 ila 60 °C (dondurma yok) |
| Bağıl nem | %35 ila %85 RH (yoğuşmasız) |
| Titreşim direnci | 10 ila 55Hz, çift genlik 1,5 mm, her XYZ ekseninde 2 saat |
| Darbe direnci | 100m/s 216ms darbe, X, Y ve Z eksenlerinin her birinde 1000 kez |
| Tüm makinenin malzemesi | Alüminyum alaşımı, endüstriyel plastik |
| Kablo Uzunluğu | Standart olarak 2 metre ile gelir, (PT1000 standart olarak 9 metre ile gelir) |
| Örnek | SWU821 |
| Ölçüm aralığı | ±0,03 ft/sn ~±40 ft/sn (±0,01 m/sn ~±12 m/sn) |
| Kesinlik | ±%1 |
| Boru çapı aralığı | 1/2"~48"(15mm~1200mm) |
| Ölçüm ortamı | Tek ses ileten sıvı ortam |
| Ölçülebilir borular | Karbon çelik, paslanmaz çelik, PVC boru veya diğer yoğun ses iletken boru malzemeleri |
| çıktı | Analog çıkış: 4-20mA, maksimum yük 750 Ω Modbus:RS485 |
| SD kart depolama | 32G |
| Depolama zaman aralığı ayarı | 1~99999 saniye |
| Klavye | Dijital film düğmesi |
| Görüntülemek | 240*128 LCD ekran (arka aydınlatmalı) |
| Güç kaynağı | 3000mAh kapasiteli şarj edilebilir lityum pil. Normal kullanımda, tam şarj 16 saat sürebilir. |
| Çalışma sıcaklığı | Verici: -20 ℃~60 ℃ Sensör: -40 ℃~80 ℃, standart tip- 40 ℃~130 ℃ isteğe bağlıdır |
| Ortamın bağıl nemini ölçün | Bağıl nem %0-99, yoğuşmasız |
| Koruma derecesi | Verici IP54, sensör IP68 |
| Kablo | Bükülmüş ekranlı kablo, standart uzunluk 5 metredir |
TEMEL PARAMETRELER

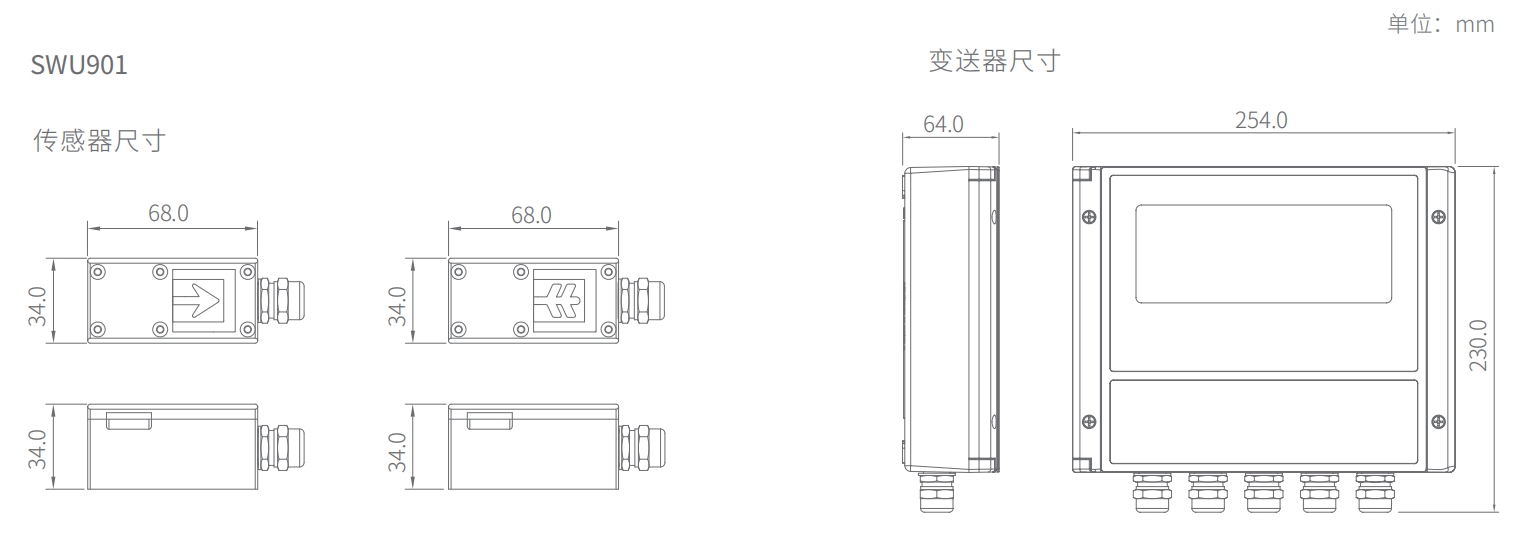

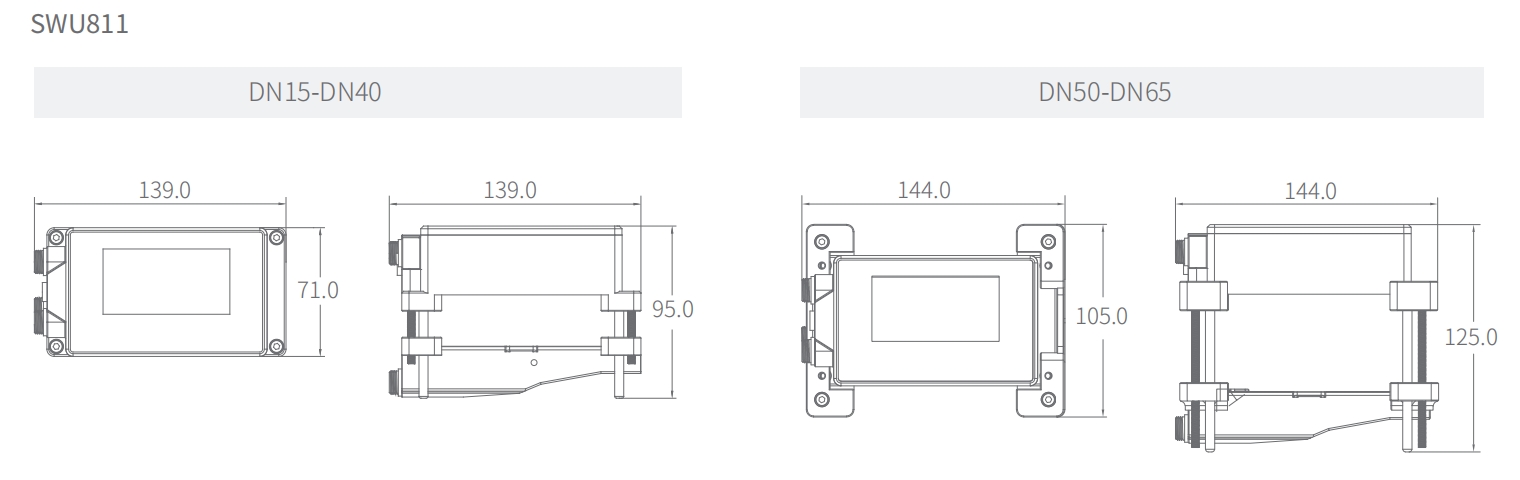

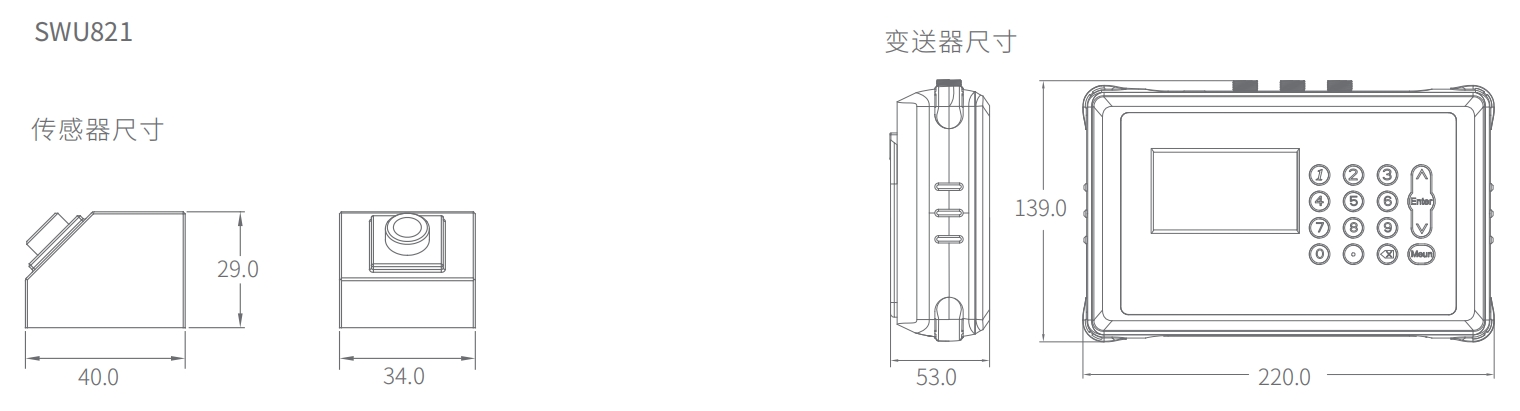

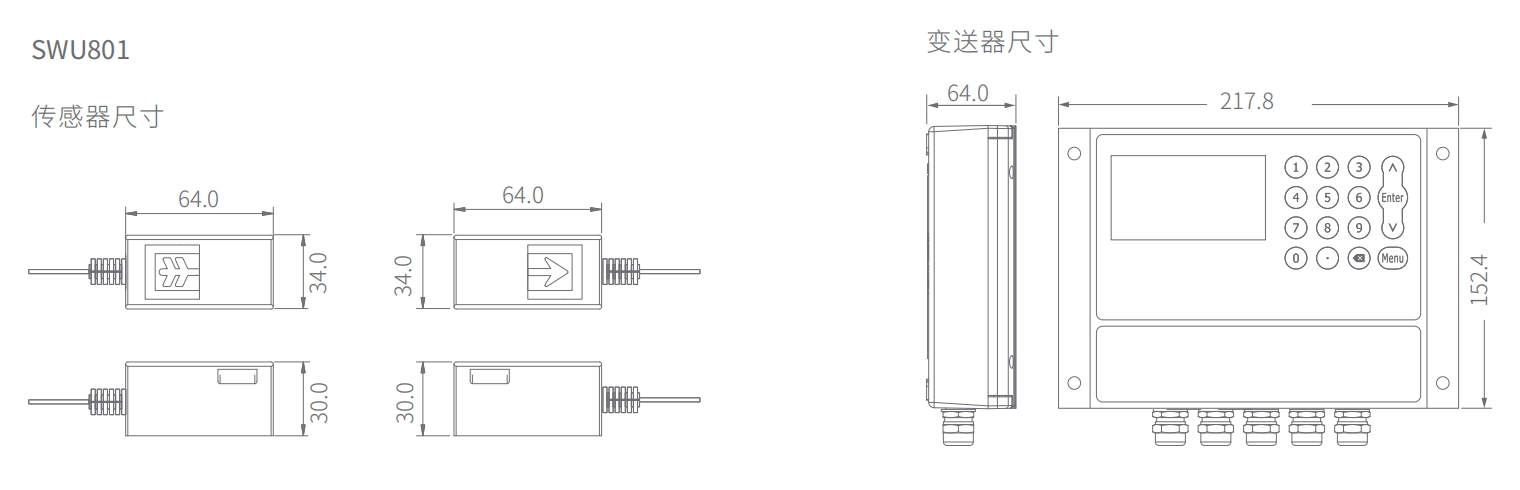

BOYUTLAR
