Manyetostriktif Deplasman Sensörleri Rıhtım Vinçlerinde Kullanılabilir

Mar 29 Kaynak: Soway News Akıllı Tarama: 47

Quayside Crane Nedir?

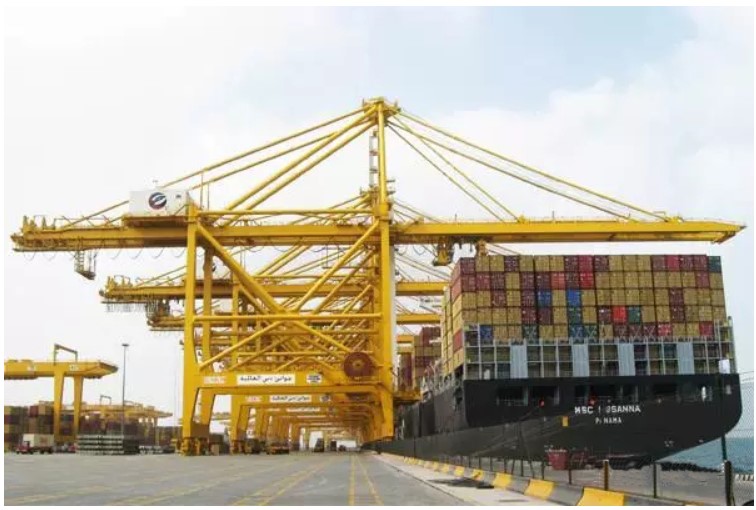

Rıhtım Vinci: Rıhtım konteyner vinci veya köprü vinci olarak da bilinen, liman rıhtımlarında gemilere konteyner yüklemek ve boşaltmak için kullanılan bir cihazdır.

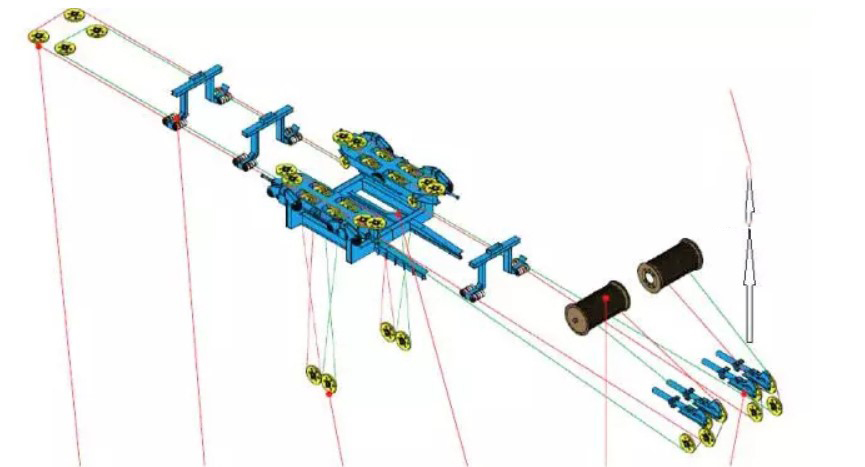

Rıhtım vincinin dört tahrik mekanizması vardır: ana kaldırma mekanizması, ön kiriş eğme mekanizması, araba çekme mekanizması ve araba yürütme mekanizması.



Ana kaldırma yapısında, arka kirişin arka kısmındaki eğilme/asılma önleme sistemine bir manyetostriktif yer değiştirme sensörü yerleştirilmiş olup, başlıca fonksiyonları şunlardır:



1. Ana kaldırma tel halatı, çok işlevli hidrolik sistem aracılığıyla yayıcının konumlandırılmasını (eğilmesini) ve kabin korumasını gerçekleştirebilir. Yayıcının eğilmesi, hidrolik silindirin konumunu değiştirerek, tel halatın uzunluğunu uzatarak veya kısaltarak, konteynerin üç karşılıklı dik değişim ekseni etrafındaki dönüş açısını ayarlayarak elde edilir.


2. Kabin koruma fonksiyonu, yüksek hızda dönen kaldırma mekanizması sisteminin kinetik enerjisini ısı enerjisine dönüştürmek ve kabin sıkıca durdurulduktan sonra hidrolik sistem aracılığıyla serbest bırakmaktır. Bu, tel halat kopması, rıhtım vinci yapısının hasar görmesi ve hatta devrilme veya çökme gibi yıkıcı kazaların meydana gelmesini önleyebilir.

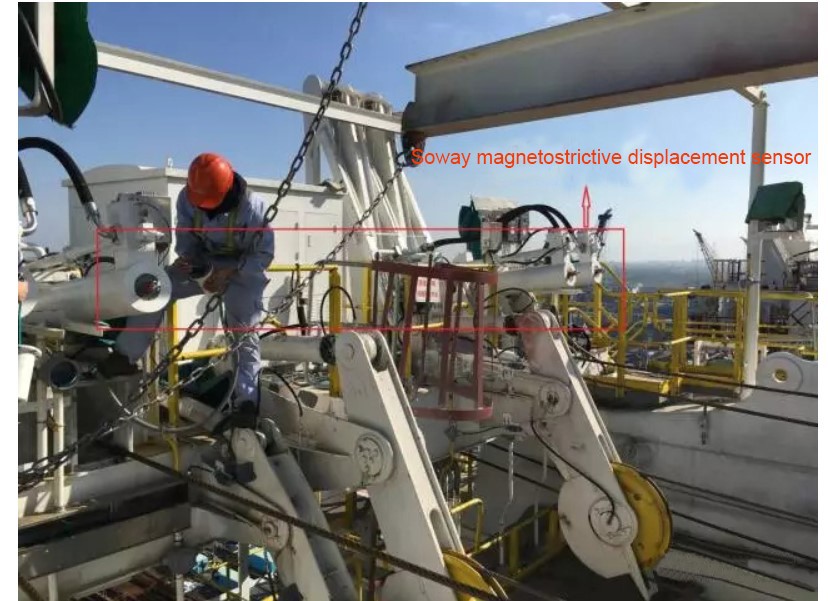

Soway sensörü için, hidrolik silindire genellikle takılan deplasman sensörü 1600 mm'lik bir stroka sahiptir. Silindir minimum konumda çalışırken, her hidrolik silindir 800 mm uzar. Yağ silindirinin 0mm~800mm stroku kabin koruması için kullanılır ve kalan 800~1600mm strok yayıcının eğilme hareketi ve tel halatın uzunluğunun ayarlanması için kullanılır. Soway deplasman sensörünün gerçek montaj yeri aşağıdaki gibidir:
