LVDT deplasman sensörü tüneli gerçek zamanlı olarak izleyebilir

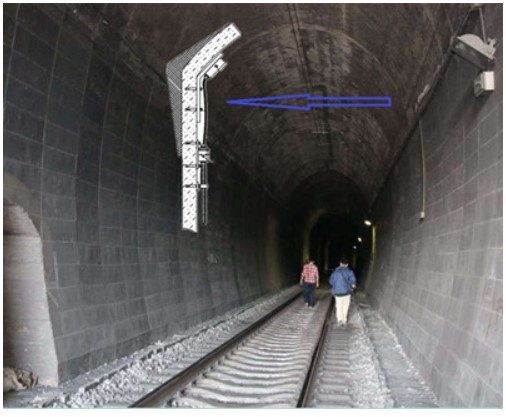

Yer değiştirme verisi toplama ve algılama sistemi tüneli gerçek zamanlı olarak izleyebilir. Bunun temel amacı, ağır bir kayba neden olabilecek tünelin aniden çökmesini önlemektir. Gerçek zamanlı izleme, sistemde eşik değerleri ayarlama, aşırı değerler için otomatik alarmlar ve bunlar gerçekleşmeden önce ilgili yönetim departmanlarını engellemek için, yapısal çatlama, çökme vb.'nin meydana geldiği tünelin önemli gerilim taşıyan kısımlarına ilgili sensörler yerleştirilmiştir.

Soway'in yer değiştirme veri toplama ve algılama sistemi, farklı yollar ve köprüler için özelleştirilmiş sensör çözümleri sağlayabilir.

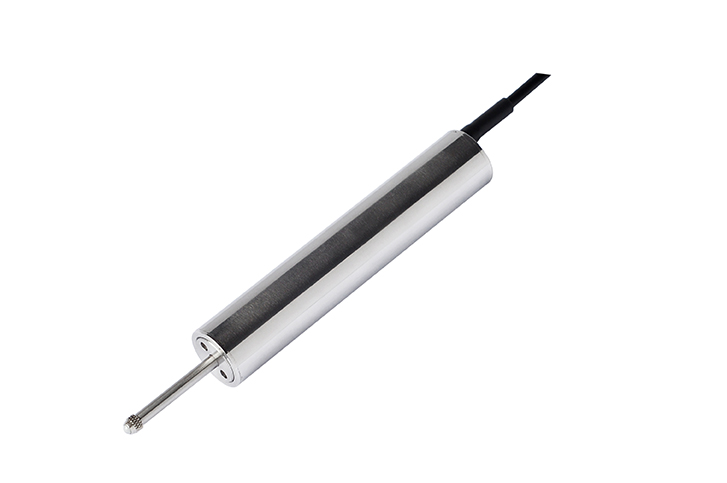

1. Rebound LVDT yer değiştirme sensörü çözümü

Algılama demir çekirdeği (prob) sensörün ana gövdesine bağlanır. Temas probu aşınmaya dayanıklı kaplamalı sert takım çeliğinden veya plastik düz kafadan yapılır ve ortası bir yay ile bağlanır. Ölçülen nesne proba dokunduğunda geri çekilir ve sıkıştırma miktarı ürünün deformasyondan ölçülen nesneye doğru yer değiştirmesidir. Ölçülen nesne ayrılırken çekirdek yayının etkisiyle otomatik olarak geri sıçrar.

Bu tür sensörler, ölçülen nesnenin demir çekirdeğe bağlanmasının elverişsiz olduğu durumlarda, örneğin bir makinenin deformasyonunu, genleşmesini ve uzamasını, rulo boşluğunu, nesnenin kalınlığını, takım konumlandırmasını, yol veya köprünün yapı tespitini test etmek için kullanılır.

2. Bölünmüş LVDT deplasman sensörü çözümü

Algılama çekirdeği, içi boş bir silindir olan sensör gövdesinden ayrılır, çekirdeğin çapı silindirin iç çapından daha küçüktür ve çekirdek içi boş silindire yerleştirilebilir. Sensör ile çekirdek arasında göreceli bir yer değiştirme olduğu sürece, sensör bunu otomatik olarak algılayabilir. Çekirdek temassızdır, bu nedenle bu sensör mekanik sürtünme olmadığı için uzun ömürlüdür ve yüksek frekans tepkisine sahiptir. Zımbalar, haddehaneler, dizel üniteleri, yağ silindirleri (hidrolik silindirler), test makineleri, enjeksiyon kalıplama makineleri ve valf açıklığı tespiti gibi hareket eden mekanik ekipmanların mesafesini tespit etmek için kullanılabilir.
