Yer Değiştirmenin LVDT'lerde Pozisyon Algılama İçin İndüklenen Gerilim Değişimlerine Nasıl Neden Olduğu

Diferansiyel Transformatör Deplasman Sensörleri (LVDT'ler), çeşitli endüstriyel uygulamalarda doğrusal deplasmanı ölçmek için kullanılan hassas cihazlardır. Shenzhen Soway Technology Development Co., Ltd. tarafından üretilen bu sensörler , havacılık, makine, inşaat ve kimya mühendisliği gibi endüstrilerde yaygın olarak kullanılmaktadır. Diferansiyel Transformatör Deplasman Sensörlerinin (LVDT'ler) temel işlevi, elektromanyetik indüksiyon ilkesi aracılığıyla mekanik deplasmanı elektrik sinyallerine dönüştürme yeteneklerinde yatmaktadır. Bu makale, deplasmanın Diferansiyel Transformatör Deplasman Sensörlerinde (LVDT'ler) indüklenen voltaj değişikliklerine nasıl neden olduğuna odaklanarak hassas konum algılamayı mümkün kılmaktadır.

Diferansiyel Transformatör Deplasman Sensörlerinde (LVDT'ler) Elektromanyetik İndüksiyon Prensibi

Diferansiyel Transformatör Deplasman Sensörleri (LVDT'ler), elektromanyetik indüksiyon prensibine göre çalışır. İçi boş silindirik bir forma sarılmış birincil bir bobin ve iki ikincil bobinden oluşurlar. Genellikle armatür olarak adlandırılan hareketli bir ferromanyetik çekirdek, içi boş forma yerleştirilir. Birincil bobin, ikincil bobinlerde voltajlar indükleyen alternatif akım (AC) kaynağı tarafından uyarılır.

Deplasman, Diferansiyel Transformatör Deplasman Sensörlerinde (LVDT'ler) Endüklenen Voltajı Nasıl Etkiler?

Diferansiyel Transformatör Deplasman Sensörlerinin (LVDT) işlevselliğinin anahtarı, hareketli çekirdeğin konumunun ikincil bobinlerdeki indüklenen voltajları nasıl etkilediğinde yatar. Çekirdek, Diferansiyel Transformatör Deplasman Sensörünün (LVDT) tam merkezinde olduğunda, birincil ve ikincil bobinler arasındaki manyetik akı bağlantısı simetriktir. Bu, iki ikincil bobinde eşit ve zıt voltajların indüklenmesiyle sonuçlanır. İki ikincil bobinin voltajları arasındaki fark olan diferansiyel çıkış voltajı, bu merkezi konumda sıfırdır.

Ancak çekirdek merkezden kaydırıldığında manyetik akı bağlantısının simetrisi bozulur. Bu, ikincil bobinlerdeki indüklenen voltajlarda bir değişime neden olur. Çekirdeğe daha yakın olan ikincil bobinde indüklenen voltaj artarken, diğer ikincil bobindeki voltaj azalır. Bu iki voltaj arasındaki fark olan diferansiyel çıkış voltajı, çekirdeğin yer değiştirmesiyle orantılı olarak değişir.

Diferansiyel Transformatör Deplasman Sensörlerinde (LVDT'ler) Gerilim Ölçümü ile Pozisyon Algılama

Diferansiyel çıkış voltajı, çekirdeğin yer değiştirmesiyle doğru orantılıdır. Bu voltajı ölçerek, çekirdeğin merkeze göre tam konumu belirlenebilir. Yer değiştirme ile indüklenen voltaj arasındaki ilişki doğrusaldır ve bu da Diferansiyel Transformatör Yer Değiştirme Sensörlerini (LVDT'ler) konum tespiti için oldukça doğru hale getirir.

Örneğin, diferansiyel çıkış voltajı pozitifse, çekirdeğin bir tarafa doğru hareket ettiğini gösterirken, negatif bir voltaj diğer tarafa doğru hareket ettiğini gösterir. Voltajın büyüklüğü, yer değiştirmenin kapsamını gösterir. Bu doğrusal ilişki, Diferansiyel Transformatör Yer Değiştirme Sensörlerinin (LVDT'ler) doğrusal yer değiştirme, uzama, titreşim ve diğer konumla ilgili parametrelerin hassas ölçümlerini sağlamasına olanak tanır.

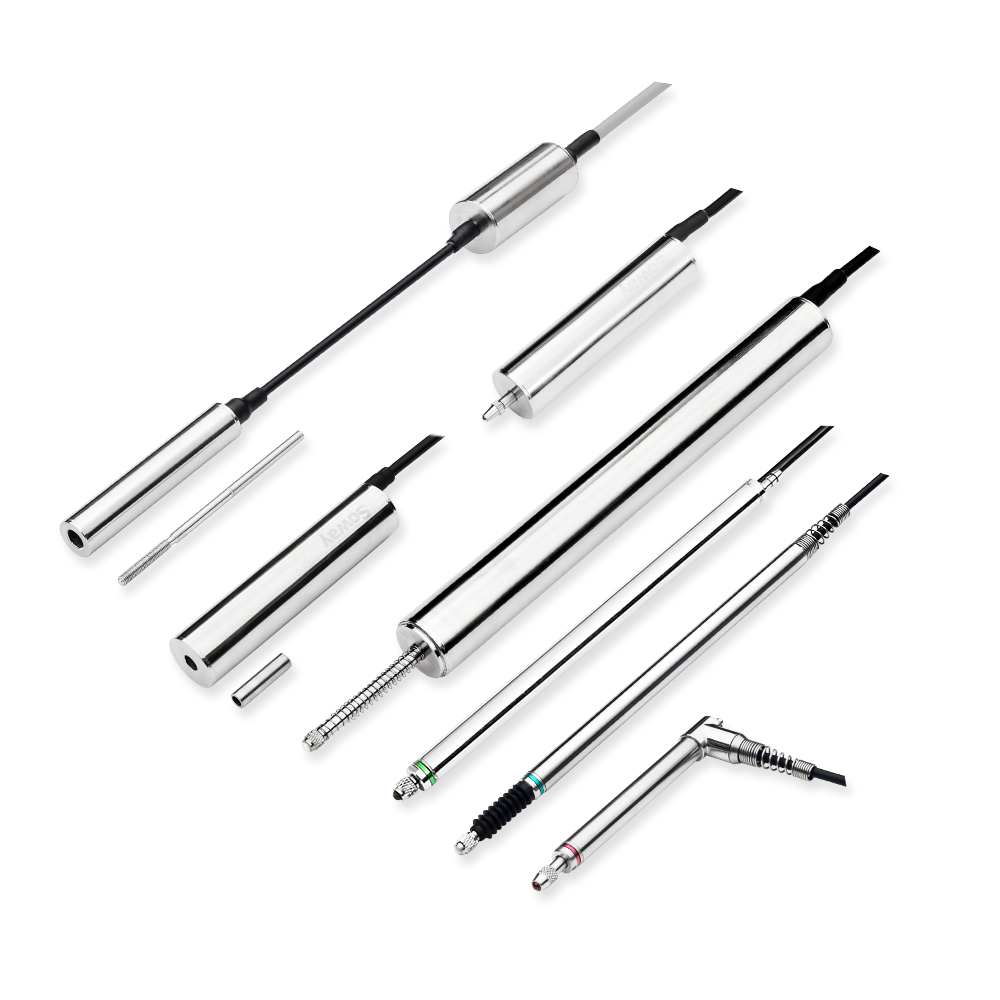

Shenzhen Soway Technology Development Co., Ltd., SDVG20 serisi bölünmüş tip, SDVB20 serisi geri tepme tipi, SDVN8-4 pnömatik ve SDVH8 kalem serisi dahil olmak üzere bir dizi Diferansiyel Transformatör Deplasman Sensörü (LVDT) sunmaktadır. Bu modeller, konum tespitinde yüksek hassasiyet ve güvenilirlik sağlayarak çeşitli endüstriyel ihtiyaçları karşılamak üzere tasarlanmıştır.
